АРХИТЕКТУРА В РАЗУМНОМ МАСШТАБЕМаленький дом.
Открыть конструктор Маленький дом.
Большая
жизнь.
Каркасные дома на коннекторах.
От первого эскиза до понятного
состава каждого слоя.

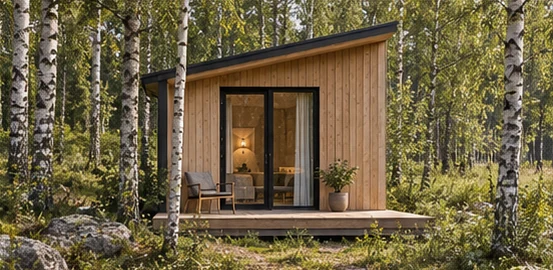

ДОМ ДЛЯ СЕБЯМЕСТО ДЛЯ ВСТРЕЧСТУДИЯ В САДУБЛИЖЕ К ПРИРОДЕ
01 / КАТАЛОГ КОНЦЕПЦИЙНе больше метров.
Не больше метров.
Больше вашего.
Дом на выходные, первая собственная спальня с видом в сад или место, где хорошо работать. Выберите основу — и начните свой проект.
Все 20 концепцийВыходной

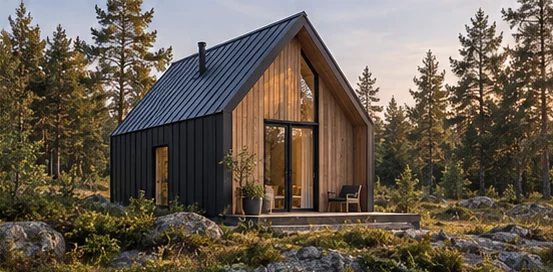

30 м²Барн для двоих
37,5 м²Семейный старт

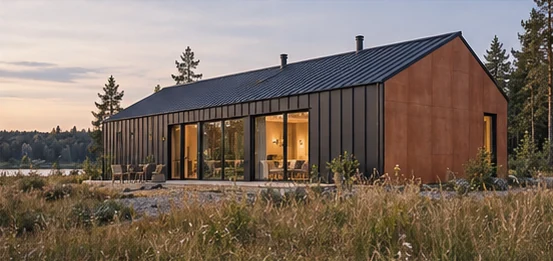

45 м²Длинный барн

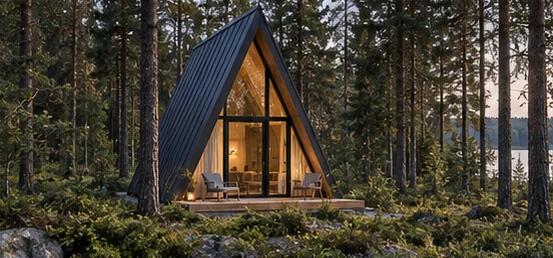

50 м²Лесной A-frame

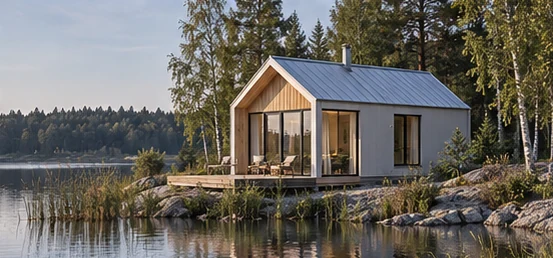

31,25 м²Тихий берег
43,75 м²А что, если
по-своему?
Выберите планировку, сочетание материалов и состав оболочки.
Создать свой вариант Иллюстрации передают образ. Геометрию выбранной концепции смотрите в 3D.Площади указаны по осям, без террас. Полезная площадь зависит от стен и планировки. Изображения — сгенерированные архитектурные референсы.
Место для всего важного.
И ничего лишнего.
Открытая архитектураПонятные материалыВидимая конструкция
02 / КАК ЭТО УСТРОЕНОБольшая идея.
Большая идея.
Точное соединение.

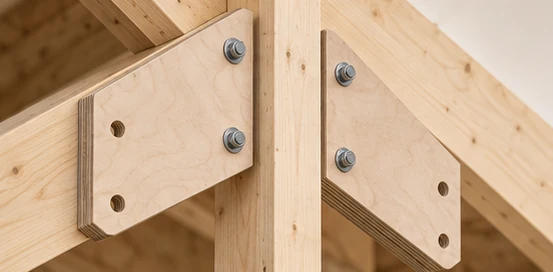

Коннекторы связывают деревянные элементы в рамы. Повторяемые узлы помогают организовать модель, маркировку и ведомость деталей одного дома.
Изучить библиотеку узловДЕРЕВО + ФАНЕРА + КРЕПЁЖСвязь,
Связь,
с которой
начинается дом.

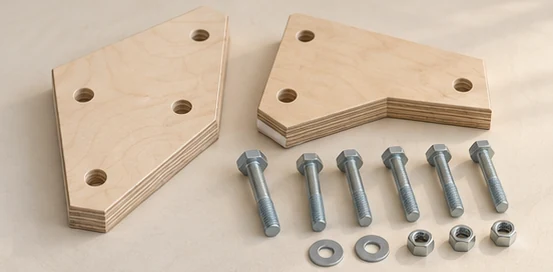

В основе пилота — публичная спецификация FINHA W200. Пластины, болты, гайки и шайбы считаются отдельно, по количеству рам.
Для дома 5 × 7,5 м модель содержит 13 рам: 130 пластин, 520 болтов M14, 520 гаек и 1 040 шайб. Это крепёж комплектов рам; полный дом включает другие соединения.
Инструкция FINHA W200 ↗Иллюстрации узлов условные. Рабочие CAD, отверстия и применимость к участку требуют подтверждения.
Рама — часть системы
Фундамент, связи, несущая ОСП и узлы передают нагрузки вместе. Символы соединителей в 3D не заменяют расчёт.
Материалы связаны с моделью
Изменение размеров и слоёв пересчитывает предварительную ведомость. Количество, закупка и упаковка показаны отдельно.
Одна ревизия проекта
Планировка, материалы, спецификации и экспорт берутся из одного состояния. Неизвестные значения остаются видимыми.
03 / ПОСМОТРИТЕ ГЛУБЖЕДом, который
Дом, который
можно разобрать.
Не только фасад. Утеплитель, пароизоляция, наружная мембрана, обрешётка и отделка — каждый слой можно увидеть и изменить.
Живая 3D-модель в браузере
H05 / W2005 × 7,5 мВращайте модель. Смотрите, что внутри.
Из помещения → на улицу
Меняет объём в ведомости. Укладку и толщину проверяют для рабочего узла.Утеплитель в модели27,87 м³Без запаса · древесина не вычтена
Позиций оболочки77Включая нерешённые узлы
Интерактивная концепция. Плёнки утолщены для видимости, в разнесённом виде зазоры условные. Геометрия коннекторов символическая. Размеры раскроя и несущая способность не утверждены.

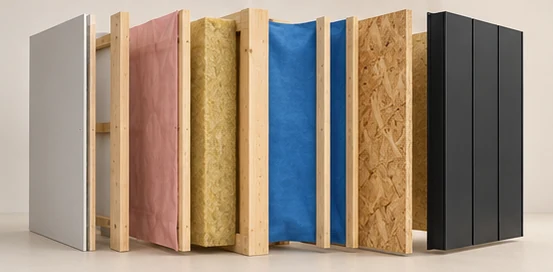

Схематичная иллюстрация материалов; порядок и состав проверяйте в редакторе слоёв.
ЧТО СКРЫВАЕТ ФАСАДТепло начинается
Тепло начинается
с деталей.

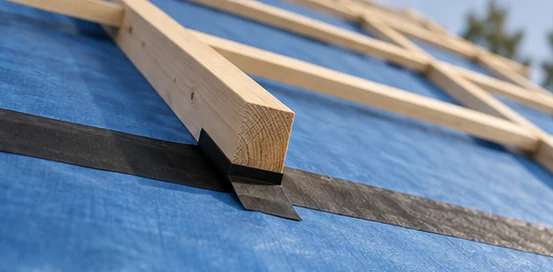

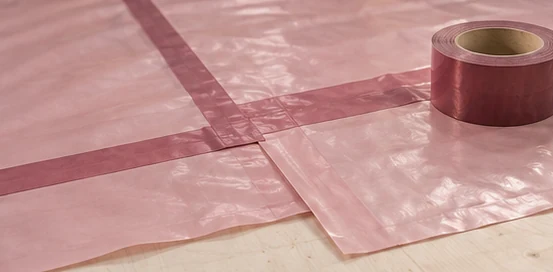

У плёнок разные задачи. Внутренняя пароизоляция ограничивает поступление водяного пара из помещения. Наружная диффузионная мембрана защищает утеплитель, сохраняя возможность выхода влаги.
Вентиляционный канал должен иметь вход и выход воздуха. Контррейка создаёт пространство для него; обрешётка и обшивка служат основанием следующего слоя. Их направление и крепление зависят от узла.

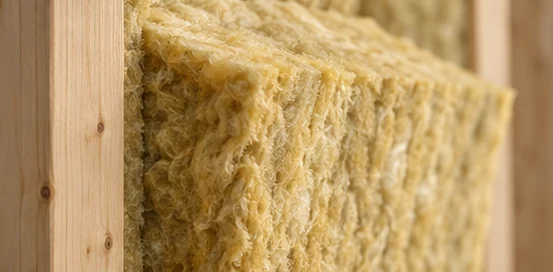

Открыть составы стен, кровли и полаУтеплитель
Площадь, толщина, объём и упаковки. Данные продукта проверяются для климата участка.
Мембраны и ленты
Нахлёсты, примыкания и проходки — отдельные количества в ведомости.
Обрешётка и контррейки
Сечения, шаг, направление, длины заготовок, крепёж и уплотнение.
04 / МАТЕРИАЛЫ И ХАРАКТЕРОдна форма.
Одна форма.
Разное настроение.
Сочетайте тёплое дерево, спокойный металл и выразительные фасадные панели. В студии — готовые палитры, собственные комбинации и схемы распределения материалов.

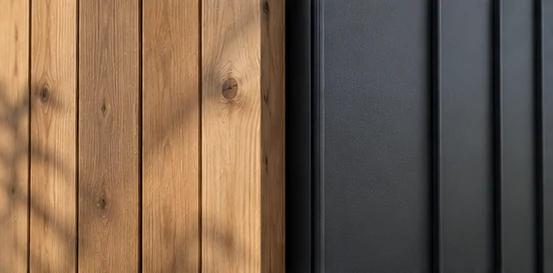

Подобрать свою отделкуТёплый графит
Дерево × фальцевый металл

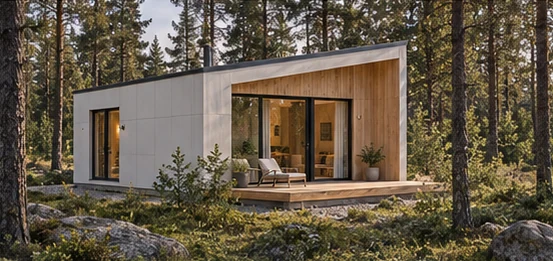

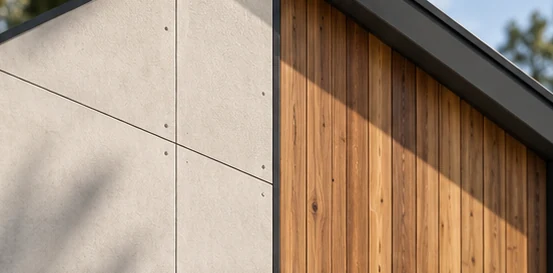

Светлая тишина
Фиброцемент × натуральное дерево

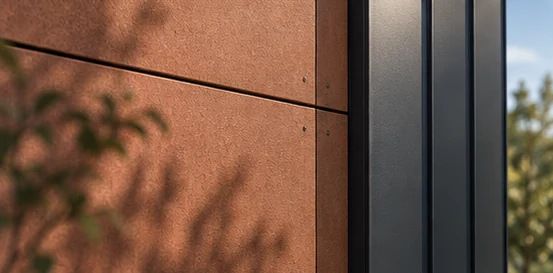

Земля и тень
Терракота × графит
Для каждого материала нужны совместимая подсистема, крепёж, доборы и проверка массы. Одинаковый цвет в модели не означает одинаковую технологию монтажа.
ПРОСТРАНСТВО ДЛЯ ЖИЗНИСнаружи —
Снаружи —
ваш мир.
Внутри — вы.
Хорошая планировка начинается с привычек: где встречать утро, куда поставить любимое кресло, как отделить работу от отдыха.
Перейти к планировкеБольше света.
Ближе к природе.
В своём ритме.
05 / БЕЗ ПОТЕРЯННЫХ МЕЛОЧЕЙОт рамы
От рамы
до ленты.
Смета начинается с состава дома. Материал получает единицу, формулу количества, запас и упаковку. Вы задаёте цены и остатки — закупка пересчитывается.
Открыть ведомость01
Рамы и коннекторыПластины · болты · гайки · шайбы
02
Тёплый контурУтеплитель · плёнки · ленты
03

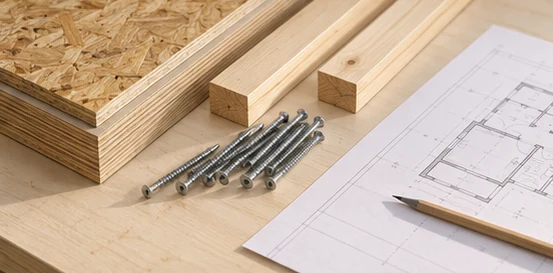

Основание отделкиБруски · ОСП · листы · саморезы
04
Отделка и доборыПокрытия · примыкания · водоотвод
05
Цена не указана ≠ материал бесплатныйРаботы и инженерияОтдельные разделы проекта
Неопределённые количества и цены отмечены в смете. Полная стоимость дома появляется только после разработки всех разделов и коммерческих предложений.
06 / ОТ ОБРАЗА К ПРОЕКТУСледующий шаг
Следующий шаг
всегда понятен.
Сохраните идею, уточните исходные данные, согласуйте конструкцию. У каждого этапа — свой результат.
Соберите концепцию
Дом до 50 м², планировка, фасад и слои.
Привяжите к участку
Населённый пункт, режим проживания, изыскания и нагрузки.
Разработайте рабочие разделы
Каркас и основание, узлы, инженерия и монтаж.
Сведите закупку
Артикулы, раскрой, метизы, поставки, цены и работы.
ПЕРЕД ПЕРВЫМ ШАГОМХорошие
Хорошие
вопросы.
О технологии, материалах
и границах конструктора.
Что такое дом на коннекторах?
Это деревянный каркас, в котором элементы рам соединяются пластинами и болтовым крепежом. В КОНТУР используются данные публичных комплектов FINHA. Надёжность дома зависит также от основания, связей, несущей обшивки, проёмов и расчёта всей конструкции.
Какие площади есть в каталоге?
Текущий каталог содержит 20 концепций площадью от 20 до 50 м² по осям. Полезная площадь помещений меньше и зависит от состава стен. Террасы, навесы и антресоли не включаются в площадь автоматически.
Можно ли менять утеплитель и слои дома?
Да. В конструкторе редактируются материалы и толщины слоёв стен, кровли и пола, размеры листов и рулонов, нахлёсты, бруски, крепёж и запас. Можно отдельно скрыть слой в 3D или исключить его из расчёта. Изменённый состав требует проверки совместимости и тепловлажностного режима.
Подойдёт ли дом для круглогодичного проживания?
Это определяется климатом участка, теплотехническим и влажностным расчётом, герметичностью, отоплением и вентиляцией. Толщина утеплителя сама по себе не подтверждает пригодность для зимы. Для привязки проекта нужны населённый пункт и режим проживания.
Что входит в смету конструктора?
Коннекторы и метизы комплектов, материалы выбранной оболочки, утеплитель, мембраны, ленты, обрешётка, листы и предварительное количество саморезов. Учитываются запас, упаковки, складские остатки и введённые цены. Основание, инженерия, работы и другие нерешённые позиции остаются отдельными строками или разделами.
Можно ли сразу строить по скачанному комплекту?
Сейчас скачивается комплект концепции: модель, эскизы, ведомости и контрольный маршрут. Для строительства необходимы привязка к участку, нагрузки, геология, расчёт каркаса и основания, рабочие узлы, инженерные разделы и монтажная документация. Статус файлов указан внутри каждого комплекта.
Где сохраняется мой проект?
Рабочие варианты и введённые цены сохраняются в вашем браузере. Для резервной копии и переноса между устройствами скачайте JSON или ZIP. Смена домена не переносит локальное сохранение автоматически.
Найдите
свой КОНТУР.
Начать проект 20 концепций до 50 м²3D · слои · ведомости
