ОСНОВАНИЕ И КАРКАС
Участок и основание
У дома появляется точная привязка к месту. Сначала — исходные данные, вводы и принятый фундамент.
K11 · 31,25 м² по осям
Материалы и контроль этапа K11 / ДОМ НА КОННЕКТОРАХ / ДО 50 М²Барн с кабинетом.
Барн с кабинетом.
Ваш небольшой дом.
Компактная спальня и рабочее место в общей комнате.
Рассмотреть дом
АРХИТЕКТУРНЫЙ ОБРАЗВизуализация концепции31,25 м²
- Площадь по осям
- 31,25 м²
- Габариты
- 5 × 6,25 м
- Рамы каркаса
- 11 × 625 мм
- Семейство основы
- W200
ТЕХНОЛОГИЯ В ДВИЖЕНИИ / 12 ЭТАПОВОт первого узла
От первого узла
до тёплого дома.
Прокручивайте страницу.
Каждая деталь занимает своё место.
ОСНОВАНИЕ И КАРКАС
Платформа и тёплый пол
Собираются обвязка и перекрытие. Каждый скрытый слой проверяют до закрытия настилом.
K11 · 31,25 м² по осям
Материалы и контроль этапа ОСНОВАНИЕ И КАРКАС

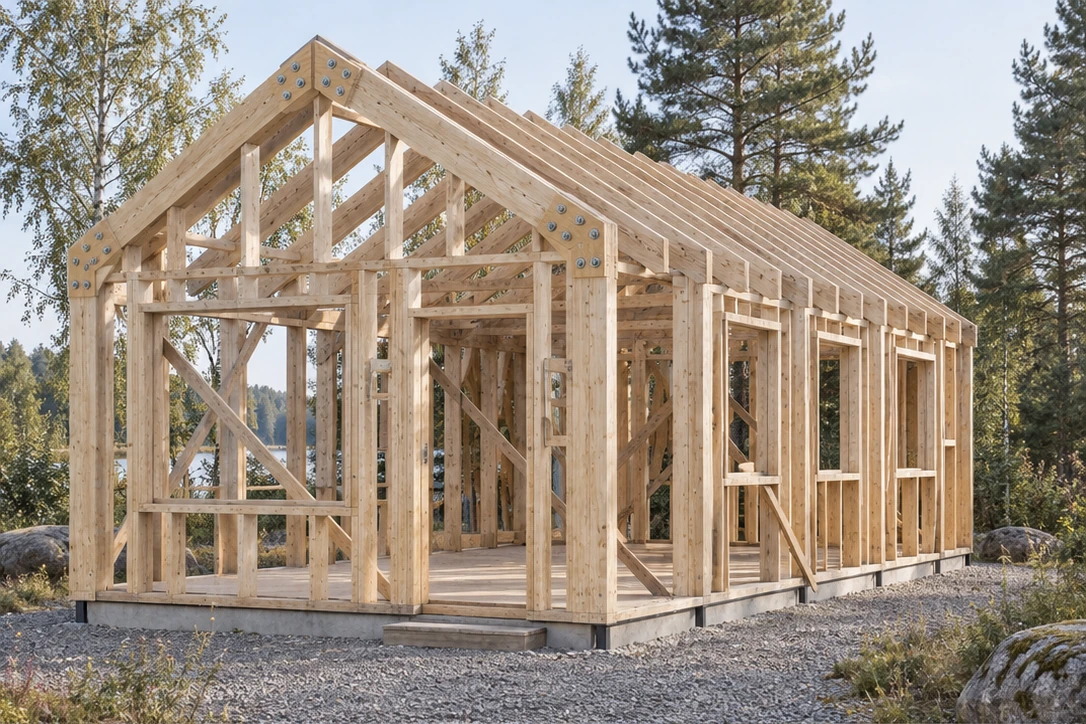

Рамы на коннекторах
Стойки и стропила образуют повторяющиеся рамы. Узлы KTR остаются частью каркаса и у барнхаусов без свесов.
11 рам · 55 узлов
Материалы и контроль этапа НАРУЖНЫЙ КОНТУР
Жёсткость и обшивка
Расчётная обшивка объединяет рамы. Опоры стыков и крепёж работают вместе с каркасом.
8 678 шт. крепежа оболочки по текущей ведомости
Материалы и контроль этапа НАРУЖНЫЙ КОНТУР
Мембраны и вентзазор
Снаружи формируется непрерывная защита от ветра и случайной воды, а за облицовкой — вентиляционный канал.
K11 · 31,25 м² по осям
Материалы и контроль этапа НАРУЖНЫЙ КОНТУР
Закрытый наружный контур
Дом получает кровлю, окна и фасад. У барна край крыши остаётся заподлицо с облицовкой, без выступающего карниза.
Барн: без выступающих свесов
Материалы и контроль этапа ТЕПЛО И ИНЖЕНЕРИЯ
Утепление стен и кровли
Утепление заполняет предусмотренные полости без пустот. В 3D оболочка отводится только для просмотра внутреннего состава.
24,52 м³ утепления по модели
Материалы и контроль этапа ТЕПЛО И ИНЖЕНЕРИЯ
Пароизоляция и герметичность
Со стороны помещения создаётся непрерывный воздухонепроницаемый слой. Особое внимание — соединениям стен, пола и кровли.
K11 · 31,25 м² по осям
Материалы и контроль этапа ТЕПЛО И ИНЖЕНЕРИЯ
Сервисный слой и инженерия
Коммуникации разводятся в предусмотренных зонах. Трассы, коробки и проходки проверяют до закрытия отделкой.
36,8 м условных трасс
Материалы и контроль этапа ПРОСТРАНСТВО ДЛЯ ЖИЗНИ

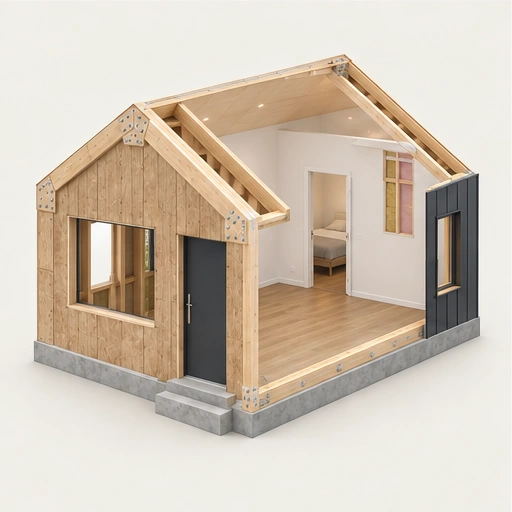

Внутренняя отделка
Появляются чистые плоскости стен, потолка и пола. Выбранные материалы связаны со слоями проекта.
K11 · 31,25 м² по осям
Материалы и контроль этапа ПРОСТРАНСТВО ДЛЯ ЖИЗНИ

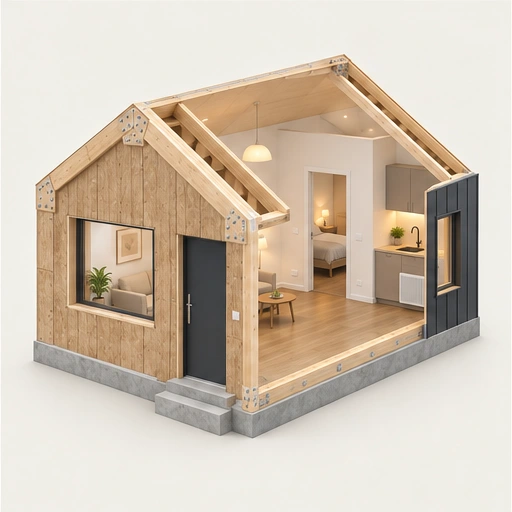

Розетки, свет и оборудование
Инженерные точки получают механизмы и приборы. Свет помогает увидеть уже готовое пространство.
6 розеток · 2 выключателя · 3 светильника на схеме
Материалы и контроль этапа ПРОСТРАНСТВО ДЛЯ ЖИЗНИ

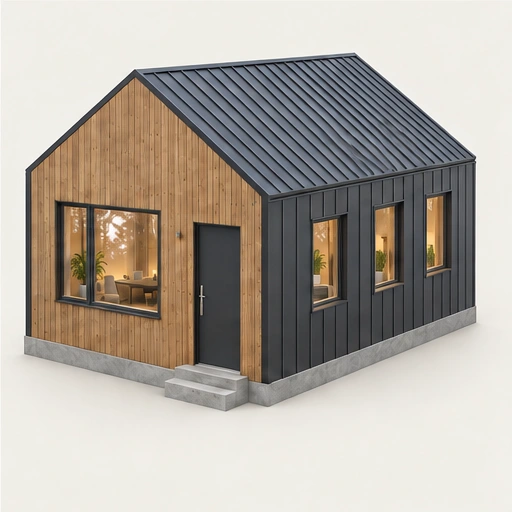

Приёмка и передача дома
Готовность подтверждают проверками и документами. Красивой модели для приёмки недостаточно.
Приёмка · исполнительные схемы · обслуживание
Материалы и контроль этапа K11 / СБОРКА ПО СЛОЯМ01 / 12
Конструкция появляется в порядке сборки
Основание0%
Схема последовательности. Крепёж показан выборочно, инженерные трассы — условно. Рабочие решения и приёмка описаны в инструкции.
01 / ПОРТФОЛИО КОНЦЕПЦИИИз каркаса —
Из каркаса —
в пространство жизни.
Исследуйте объём и отделку в интерактивной модели. Фотореалистичная серия «до / после» пока подготовлена для пилотного Барна 37,5.
02 / НЕ ТОЛЬКО СНАРУЖИДом, который
Дом, который
можно раскрыть.
Раздвиньте стены. Отключите утеплитель или плёнку. Откройте коннектор и рассмотрите пластины, отверстия и крепёж со всех сторон.
КОНЦЕПЦИЯ · 11 рам · 55 узлов21 позиций доборов · комплектация и цены ↗
03 / МАТЕРИАЛЫ И ДЕТАЛИКрасота —
Красота —
в завершённых узлах.
Цвет, фактура и конструктивный слой решают разные задачи. В проекте они связаны с отдельными материалами и комплектующими.
Фасад
Дерево и металл, фиброцемент и дерево, терракота и графит. Вентилируемый зазор, обрешётка, отливы и откосы прорабатываются вместе с облицовкой.
Кровля
Фальцевое покрытие с ритмом швов, коньковая планка, ветровые и карнизные планки, капельник и подшивка свесов.
Водоотвод и снег
Желоба, соединители, крюки, воронки, колена, трубы и хомуты. Снегозадержатели добавляются отдельно с числом рядов, которое уточняет расчёт.
Интерьер
Тёплые светлые стены, берёзовая облицовка или дуб, деревянный потолок и спокойный пол. Влажные помещения требуют отдельной системы гидроизоляции.
04 / СВЯЗИ, КОТОРЫЕ ДЕРЖАТ ФОРМУОдин образец.
Один образец.
Каждый узел.

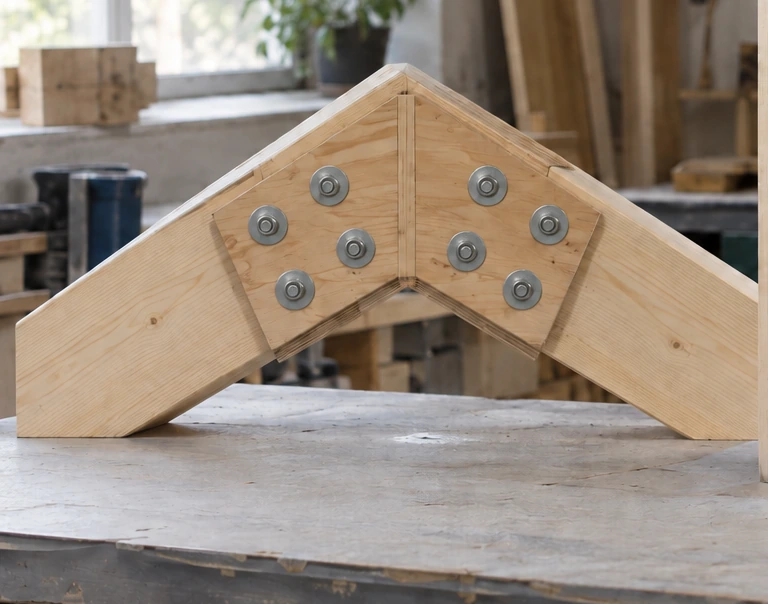

Собственная визуальная библиотека KTR-PLY-01 основана на принципе парных фанерных накладок. В ней видны слои фанеры, выборки под доску, сквозные отверстия, шайбы и гайки.
В карточке узла доступны габариты параметрической модели, соединяемые элементы и экспорт GLB. Изображения помогают увидеть материал; геометрия модели позволяет рассмотреть состав узла.
Выбрать «Узлы» в 3D ↗Референсы технологии и статус размеров
Изучены сборочные узлы FINHA W200, пластины Rothoblaas и соединители Simpson Strong-Tie. Системы отличаются материалами и расчётной работой. КОНТУР — независимая концепция; размеры выборок, контуров и отверстий не являются производственными данными этих компаний.
ОТ КОМПЛЕКТА ДО ПРИЁМКИ
12 шагов. Один дом.
Откройте этап: что подготовить, что собрать и что проверить перед следующей работой.
Схемы пилота H05 · материалы и порядок работ

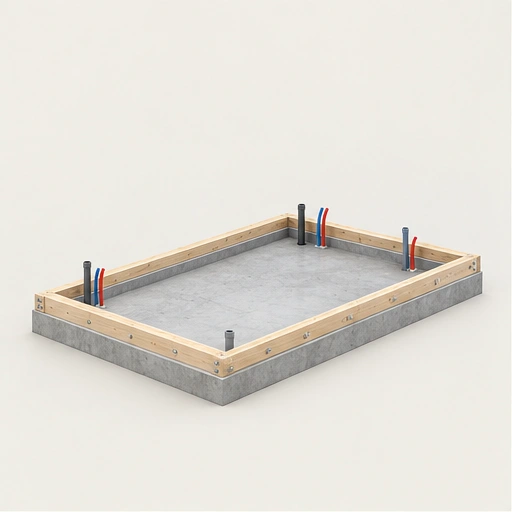

01Участок и основание
У дома появляется точная привязка к месту. Сначала — исходные данные, вводы и принятый фундамент.
01Участок и основание
До начала
Рабочая архитектура, геология, нагрузки и проект основания согласованы.
Порядок работ
- Вынести оси и отметки по геодезической схеме; проверить место дома и подходы техники.
- Подготовить основание, водоотведение участка и вводные гильзы по отдельному проекту.
- Зафиксировать положение опор, анкеров, защиту древесины от контакта с основанием и отметку пола.
Материалы
Основание, гидроизоляция опирания, анкеры, гильзы — по разделу КЖ/КД.
Контроль
- Исполнительная схема с осями, диагоналями и отметками.
- Акт приёмки основания, анкеров и скрытых вводов.
- Тип и размеры основания в 3D — иллюстрация, не результат геологического расчёта.
РезультатПринятое основание с подготовленными вводами.
К этапу в 3D

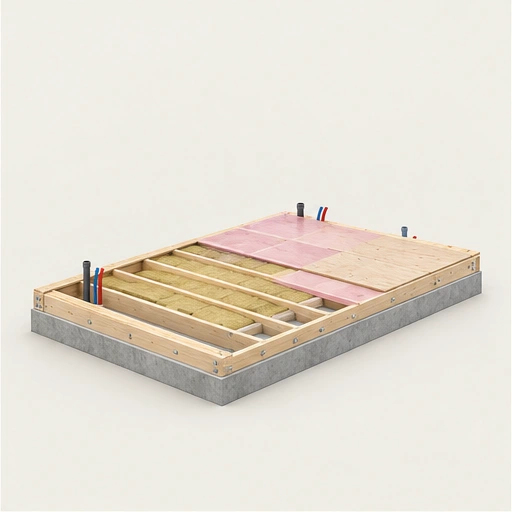

02Платформа и тёплый пол
Собираются обвязка и перекрытие. Каждый скрытый слой проверяют до закрытия настилом.
02Платформа и тёплый пол
До начала
Основание принято; известны конструкция перекрытия и режим подполья.
Порядок работ
- Уложить обвязку и балки по маркировке, закрепить опирания и связи по рабочим узлам.
- Смонтировать предусмотренные поддерживающие элементы, защиту подполья, нижний ветрозащитный слой и утепление.
- Выполнить пароизоляцию с тёплой стороны, герметичные примыкания, рейки и проектный настил.
- Оставить доступ к запроектированным вводам; защитить платформу от осадков.
Материалы
Обвязка, балки, нижняя защита, утеплитель, пароизоляция, ленты, рейки, настил и крепёж.
Контроль
- Опирания, соединения и соответствие маркировке.
- Непрерывность слоёв, отсутствие зазоров в утеплении, фото скрытых работ.
- Закрытие только после контроля влажности и приёмки основания настила.
РезультатРовная защищённая платформа для сборки рам.

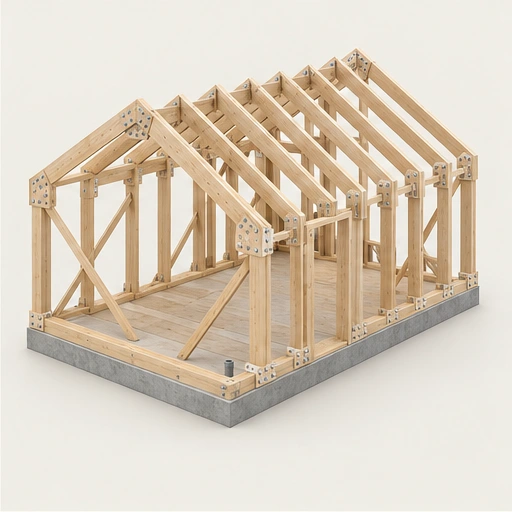

К этапу в 3D Инструкция производителя ↗03Рамы на коннекторах
Стойки и стропила образуют повторяющиеся рамы. Узлы KTR остаются частью каркаса и у барнхаусов без свесов.
03Рамы на коннекторах
До начала
Рабочие чертежи коннекторов, раскрой, схема связей и технологическая карта подъёма утверждены.
Порядок работ
- Сверить марки древесины, ориентацию парных пластин и комплектность болтов, шайб и гаек.
- Собирать рамы на проверенном шаблоне; размеры отверстий и выборок брать только из утверждённого CAD.
- Поднимать и закреплять рамы в порядке технологической карты с временными связями.
- Включать каждую следующую раму в устойчивую систему; затяжку выполнять по документации узла.
Материалы
Маркированные стойки и стропила, парные коннекторы, метизы, связи и средства монтажа.
Контроль
- Вертикальность, оси, шаг рам и диагонали в допусках рабочего проекта.
- Полный комплект метизов, состояние фанеры и отсутствие повреждений.
- Временные связи сохраняются до разрешённой стадии; схема подъёма не выводится из анимации.
РезультатСвязанный и принятый каркас.
К этапу в 3D Инструкция производителя ↗

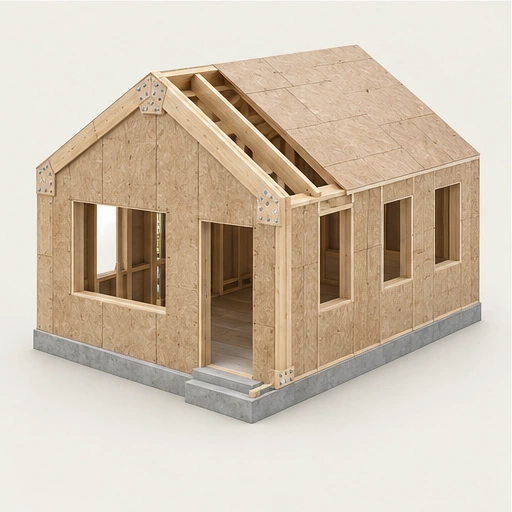

04Жёсткость и обшивка
Расчётная обшивка объединяет рамы. Опоры стыков и крепёж работают вместе с каркасом.
04Жёсткость и обшивка
До начала
Каркас принят; есть расчёт обшивки, рабочие проёмы, опоры стыков и схема крепежа.
Порядок работ
- Подготовить перемычки, обрамления проёмов и опоры всех предусмотренных стыков листов.
- Закрепить стеновую несущую обшивку непосредственно к несущей системе, а не к вентиляционным рейкам.
- Соблюдать проектную раскладку, компенсационные зазоры и назначенную схему крепежа.
- Снимать временные связи только после предусмотренной проектом приёмки постоянной устойчивости.
Материалы
Расчётные листы, дополнительные опоры, крепёж и материалы защиты торцов.
Контроль
- Марка, толщина и ориентация листов.
- Краевые расстояния, шаг и тип крепежа, опоры стыков.
- В демонстрации саморезы показаны выборочно; закупочное количество — в ведомости.
РезультатПринятые постоянные связи и обшивка.
К этапу в 3D Инструкция производителя ↗

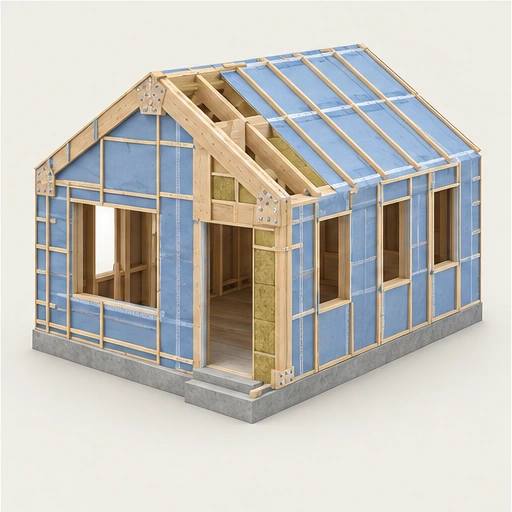

05Мембраны и вентзазор
Снаружи формируется непрерывная защита от ветра и случайной воды, а за облицовкой — вентиляционный канал.
05Мембраны и вентзазор
До начала
Обшивка принята; выбрана совместимая стеновая и кровельная система.
Порядок работ
- Уложить наружные мембраны в направлении и с нахлёстами, заданными инструкцией выбранного материала.
- Проклеить стыки и примыкания, оформить окна и проходки, организовать вывод воды наружу.
- Установить контррейки; сохранить непрерывный вентиляционный путь от входа до выхода.
- Добавить опорную обрешётку под выбранную облицовку. На кровле выполнить основание и подкладочный слой по системе покрытия.
Материалы
Наружные мембраны, совместимые ленты, уплотнения под рейки, контррейки, опорная обрешётка.
Контроль
- Правильная сторона мембраны, непрерывные ленты и оформленные углы.
- Вода с мембраны выходит наружу, а не в стену.
- Вентиляционные входы и выходы не закрыты облицовкой.
РезультатЗащищённая оболочка и подготовленная подсистема.
К этапу в 3D Инструкция производителя ↗

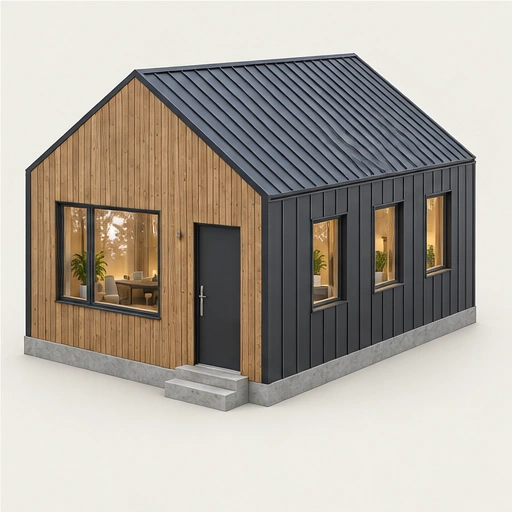

06Закрытый наружный контур
Дом получает кровлю, окна и фасад. У барна край крыши остаётся заподлицо с облицовкой, без выступающего карниза.
06Закрытый наружный контур
До начала
Приняты наружная защита, основания крепежа и узлы всех примыканий.
Порядок работ
- Установить окна и двери с согласованной системой герметизации монтажных швов.
- Собрать покрытие кровли, конёк или верхнюю планку, кромки, проходки и водоотвод по системе производителя.
- Смонтировать облицовку, угловые профили, откосы и отливы, сохраняя компенсационные и вентиляционные зазоры.
- Добавить водосток и расчётное снегозадержание. У домов со свесами завершить карнизы и подшивку.
Материалы
Кровля, облицовка, окна, двери, доборы, водосток, угловые профили, уплотнения и крепёж.
Контроль
- Герметизация окон и проходок, выходы вентиляции и отвод воды.
- Замки кровли, крепление доборов, закрытые углы без открытых торцов.
- Система снегозадержания и крепёж соответствуют расчёту и покрытию.
РезультатПринятый защищённый от осадков наружный контур.
К этапу в 3D Инструкция производителя ↗

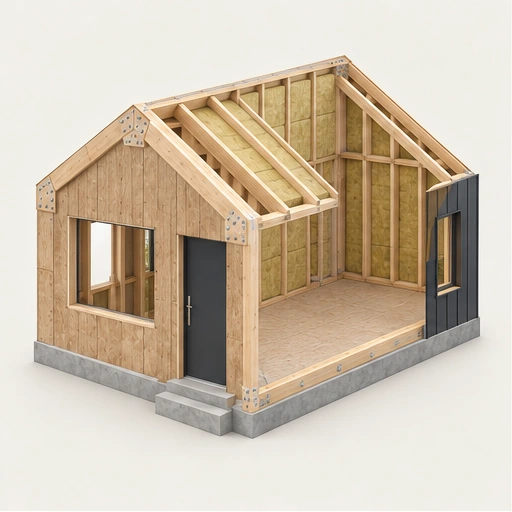

07Утепление стен и кровли
Утепление заполняет предусмотренные полости без пустот. В 3D оболочка отводится только для просмотра внутреннего состава.
07Утепление стен и кровли
До начала
Наружный контур защищён от осадков; проверены влажность и геометрия полостей.
Порядок работ
- Сверить тип, толщину и положение утепления с теплотехническим и влажностным расчётом.
- Подготовить размеры по фактическим полостям и правилам выбранного материала.
- Установить слои без пустот; выполнить узлы у стоек, углов, перемычек и проходок.
- Проверить результат до закрытия внутренней плёнкой и сохранить фото скрытых работ.
Материалы
Утеплитель, предусмотренные удерживающие элементы и локальные уплотнения.
Контроль
- Нет щелей, намокания и непредусмотренного сжатия.
- Все локальные узлы заполнены по проекту.
- Толщина сама по себе не подтверждает пригодность дома для круглогодичного проживания.
РезультатПроверенный непрерывный теплоизоляционный контур.
К этапу в 3D

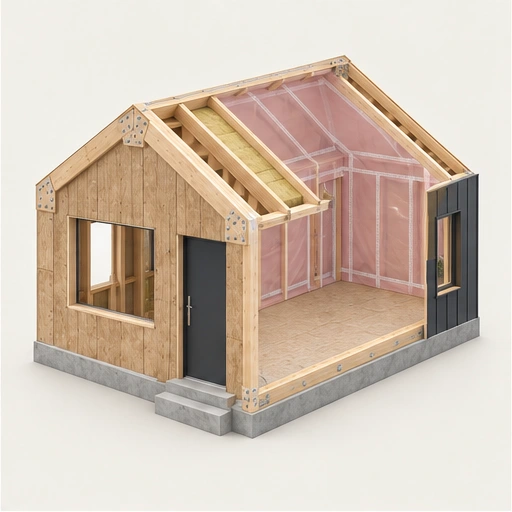

08Пароизоляция и герметичность
Со стороны помещения создаётся непрерывный воздухонепроницаемый слой. Особое внимание — соединениям стен, пола и кровли.
08Пароизоляция и герметичность
До начала
Утепление и влажность скрытых конструкций приняты.
Порядок работ
- Уложить внутреннюю пароизоляцию предусмотренной стороной и с нахлёстами по инструкции продукта.
- Соединить полотна совместимыми лентами; оформить углы и примыкания к соседним конструкциям.
- Герметизировать проходки согласованными манжетами и материалами.
- Проверить непрерывность до монтажа сервисной обрешётки и отделки.
Материалы
Внутренняя пароизоляция, соединительные ленты, клеи и манжеты.
Контроль
- Примыкания, углы, стыки и проходки доступны для осмотра.
- Материалы приклеены к подготовленным основаниям.
- Метод контроля воздухопроницаемости и критерии приёмки назначены проектом.
РезультатПринятый внутренний герметичный контур.
К этапу в 3D Инструкция производителя ↗

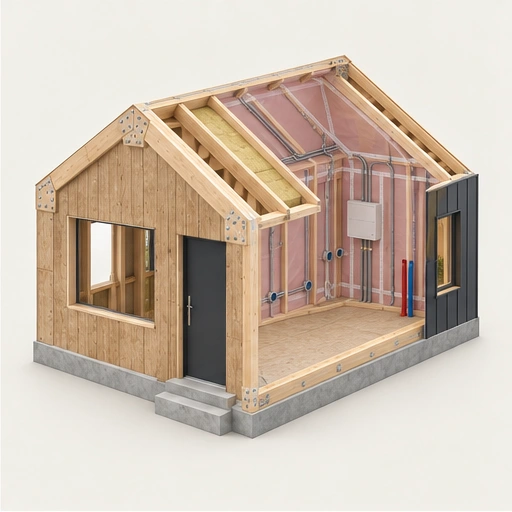

09Сервисный слой и инженерия
Коммуникации разводятся в предусмотренных зонах. Трассы, коробки и проходки проверяют до закрытия отделкой.
09Сервисный слой и инженерия
До начала
Есть согласованные планы электрики, водоснабжения, канализации, отопления и вентиляции.
Порядок работ
- Установить сервисную обрешётку и закладные, сохраняя целостность пароизоляции.
- Сверить точки оборудования, выключателей, розеток и света с мебелью и дверями.
- Проложить инженерные системы по рабочим разделам и требованиям выбранных материалов.
- Зафиксировать скрытые трассы и выполнить назначенные испытания до закрытия.
Материалы
Сервисные рейки, закладные; кабели, трубы, коробки и оборудование по инженерным спецификациям.
Контроль
- Электрика выполняется специалистом: кабели, защита, заземление и монтажные способы назначаются проектом.
- Опрессовки, электрические измерения и проверка вентиляции подтверждаются протоколами.
- Показанные в 3D трассы и приборы — схема размещения; длина трассы не равна метражу всех кабелей.
РезультатПринятые скрытые коммуникации с исполнительной схемой.
К этапу в 3D
10Внутренняя отделка
Появляются чистые плоскости стен, потолка и пола. Выбранные материалы связаны со слоями проекта.
10Внутренняя отделка
До начала
Скрытые работы и инженерные испытания приняты; режим влажности соответствует материалам.
Порядок работ
- Смонтировать проектные основания, перегородки и облицовки с предусмотренными зазорами.
- В мокрых зонах выполнить отдельную гидроизоляционную систему с проходками и примыканиями.
- Подготовить стыки и поверхности, нанести грунты и финишные покрытия по системным инструкциям.
- Уложить выбранный пол, установить плинтусы, наличники и внутренние двери.
Материалы
Облицовки, основания, грунты, ленты стыков, финишные покрытия, пол, плинтусы и двери.
Контроль
- Ровность, компенсационные зазоры и состояние оснований.
- Гидроизоляция мокрых зон принята до её закрытия.
- Сохранены доступы к обслуживаемым узлам.
РезультатГотовые внутренние поверхности и сохранённые ревизионные доступы.
К этапу в 3D
11Розетки, свет и оборудование
Инженерные точки получают механизмы и приборы. Свет помогает увидеть уже готовое пространство.
11Розетки, свет и оборудование
До начала
Отделка завершена, линии промаркированы, доступность узлов проверена.
Порядок работ
- Установить механизмы розеток и выключателей, светильники и предусмотренное оборудование.
- Подключение, проверку и настройку электрических систем поручить профильному специалисту.
- Установить сантехнику, отопительные и вентиляционные приборы по проекту.
- Проверить сценарии света, управление и доступ к обслуживанию.
Материалы
Электроустановочные изделия, светильники, сантехника и инженерное оборудование.
Контроль
- Протоколы проверок, паспорта оборудования и маркировка.
- Работоспособность освещения, вентиляции, отопления и водоснабжения.
- Схематические приборы в анимации не заменяют спецификацию инженерных разделов.
РезультатПодключённое и проверенное оборудование.
К этапу в 3D
12Приёмка и передача дома
Готовность подтверждают проверками и документами. Красивой модели для приёмки недостаточно.
12Приёмка и передача дома
До начала
Все работы завершены, результаты контроля собраны, замечания устранены.
Порядок работ
- Проверить наружные и внутренние поверхности, двери, окна, водоотвод и доступы.
- Провести итоговые испытания и наладку по рабочим разделам.
- Собрать исполнительные схемы, акты скрытых работ, протоколы, паспорта и гарантии.
- Передать владельцу правила эксплуатации, обслуживания и график сезонного осмотра.
Материалы
Исполнительная документация, паспорта, протоколы и регламент обслуживания.
Контроль
- Комплект документов соответствует фактически выполненному дому.
- Нет открытых замечаний, препятствующих безопасной эксплуатации.
- Статус этой модели остаётся CONCEPT; завершение анимации не является разрешением на строительство.
РезультатПринятый дом и комплект эксплуатационных документов.
К этапу в 3DМаршрут описывает последовательность и контроль. Рабочие размеры, основание, устойчивость, узлы и инженерные системы назначаются по проекту участка. До их утверждения комплект имеет статус концепции. Сгенерированные схемы поясняют этапы и не являются монтажными чертежами.
05 / ЧТО ОСТАЁТСЯ У ВАСОбраз дома.
Образ дома.
Понятный состав.
Один вариант проекта связывает модель, материалы и предварительную смету. Изменения сохраняются в вашем браузере после перехода в конструктор.
Каркас и узлы
11 рам, 55 соединений, маркировка элементов и осевые длины.
Стены, кровля и пол
Утеплитель, плёнки, ленты, бруски, листы и отделка — с отдельным управлением слоями.
Комплектация
Материалы оболочки, доборы и крепёж. Закупка заготовок, запас, упаковки и введённые цены.
Альбом и данные
JSON для продолжения работы, схемы, ведомости и комплект концепции в ZIP.
Это архитектурная концепция. Для строительства нужны расчёты нагрузок, рабочие узлы, основание, инженерия и привязка к участку. Полная стоимость определяется после комплектации всех разделов.
ВОПРОСЫ О ПРОЕКТЕДо первого
До первого
шага.
Что входит в проект?+
Концепция дома 31,25 м² по осям: каркас 5 × 6,25 м, функциональная планировка, редактируемые слои, варианты отделки и предварительные ведомости. Рабочие расчёты и привязка к участку разрабатываются отдельно.
Можно ли изменить фасад и внутреннюю отделку?+
Да. Выберите сочетание фасадных материалов, стены, потолок и пол в 3D. Конёк, ветровые планки, подшивка, откосы, водосток и снегозадержание настраиваются отдельно.
Как работает сравнение до и после?+
Передвигайте стрелку мышью или пальцем. Слева открыт каркас, справа — вариант завершённого дома. Клавиши со стрелками также двигают границу. Изображения сгенерированы как архитектурные визуализации, это не фотографии построенных объектов.
Как получить смету и комплект?+
Откройте собственный вариант в конструкторе, уточните материалы, цены, запас и исходные данные. Скачайте ZIP с моделью данных, схемами и ведомостями. Стоимость полного дома не объявляется, пока не определены все разделы.
